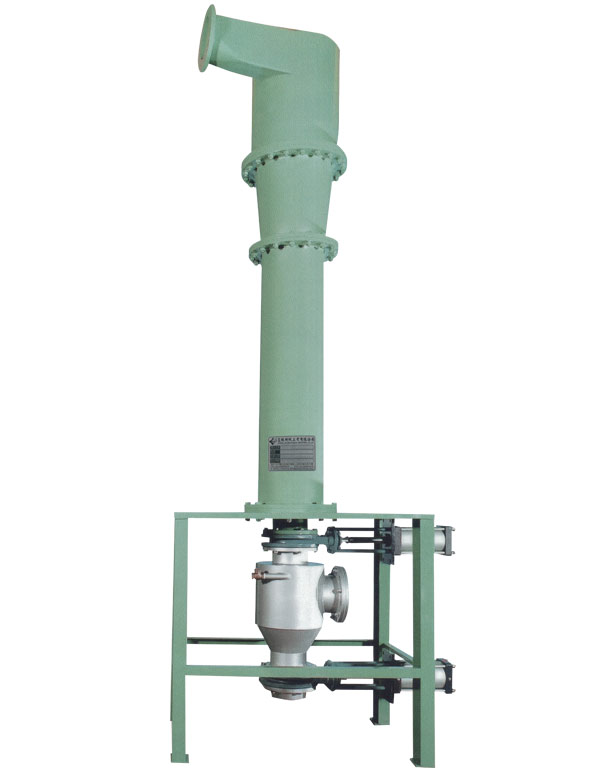

高濃度淨漿機

1. 強力的淨漿設備,擁有去除砂石、鐵釘等重質渣的超強功能,可有效的防止下一階段處理單元機械設備的磨損,並可提高紙漿的品質及得率。

2. 分離式的設計,把容易磨損的部份階段分離開,方便將來維修時不必整組設備更換,只需更換磨損部份,降低維修成本及人力。

3. 集渣筒的平衡壓力必須高於漿料入口壓力1.0 kg/cm2,利用壓差來調整平衡,可以防止纖維流入筒內,減少纖維耗損。

4. 集渣筒上下出入口設有自動或手動氣控閥,可設定時間控制動作,以節省人力。

使用耐酸鹼、耐磨耗之不鏽鋼(SUS 420)材質鑄造。

最高操作入口壓力:5.0 kg/cm2,出入口壓力差:1.7 kg/cm2。

原料處理濃度3.0-5.0%

原料以2.5-3.5 kg/cm2壓力切線方向進入,產生渦流,使重質物產生較大離心力,沿著錐體壁向下,而輕質原料由中心往上升至出口,重質物下沉到平衡點時已停止渦流動作,利用自然重力下沉到雜物箱內達到淨漿效果。

雜物排出頻率,視雜物多寡而作手動或自動控制。

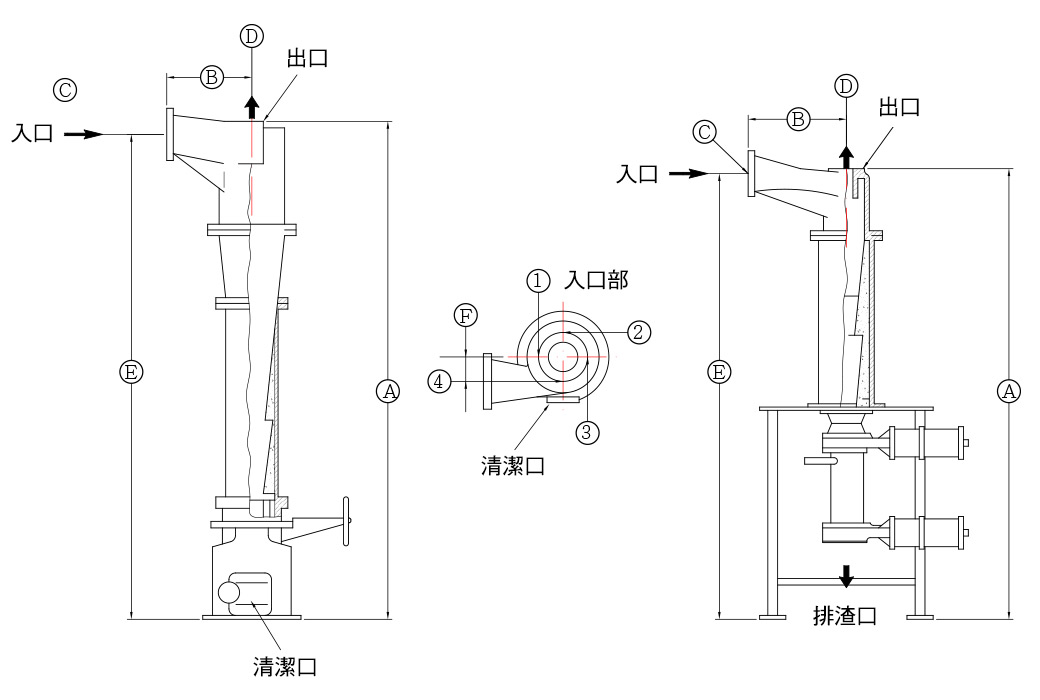

高濃度淨漿機-結構圖

型式 尺寸 mm 重量
KG
處理量
L/min
A B C D E F
8" 2832 660 203 102 2842 81 1043 1400
11" 3000 660 203 152 2979 109 1134 3000
14.5" 3492 660 203 152 3449 147 1225 4300
17" 3840 660 254 203 3764 189 1450 6400
20" 4272 660 254 203 4191 203 1588 9000
